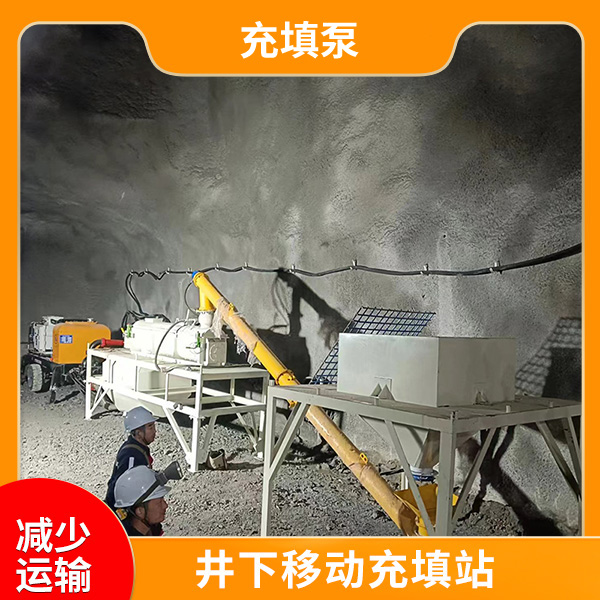

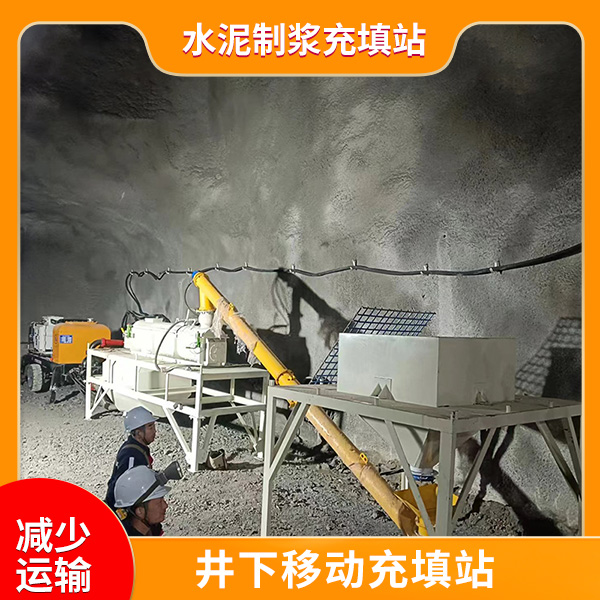

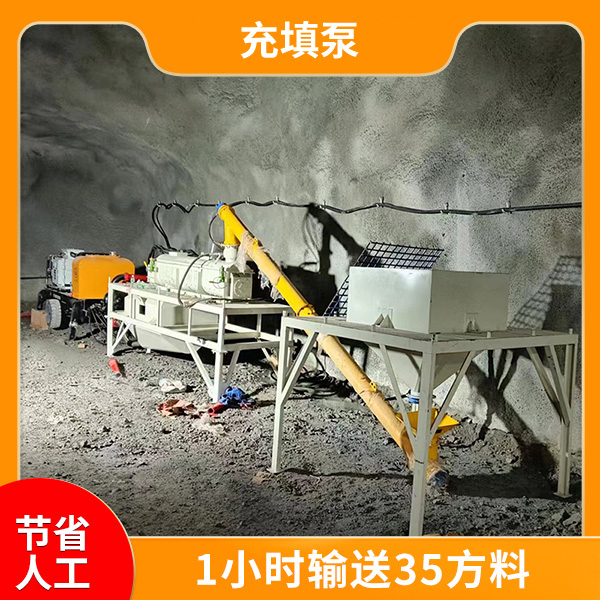

充填工业泵的核心任务是高效输送高浓度混合浆体，比如水泥砂浆、尾矿泥浆或混凝土，这类设备常见于矿山采空区回填、地下工程注浆、建筑地基加固等场景。充填工业泵泵体结构通常由动力系统、输送单元、压力调节装置和密封组件构成，每一部分的设计直接影响泵送效率和稳定性。

充填工业泵

充填工业泵的动力系统多采用液压驱动或电机驱动,液压系统通过高压油推动活塞往复运动，电机驱动则依靠曲柄连杆机构转换旋转运动为活塞的直线运动。活塞在缸体内往复移动时，形成负压吸入浆料，随后通过挤压将浆料推入输送管道。压力调节阀在此过程中起到关键作用，它能根据管道阻力自动调整输出压力，防止管道堵塞或压力过高导致的设备损坏。

充填工业泵

充填工业泵输送单元包含料斗、搅拌器和输送缸。料斗内部安装的螺旋搅拌器持续转动，避免浆料沉淀分层，确保物料均匀进入缸体。双缸结构的充填泵采用交替工作模式:当一缸处于吸料阶段时，另一缸执行排料动作，从而实现连续泵送。
充填工业泵特殊设计的耐磨合金阀板负责控制浆料流向,其表面硬度可达HRC60以上，耐受矿石颗粒的长期冲刷。密封组件采用组合式结构，活塞杆部位使用聚氨酯密封圈与防尘圈双重防护，既能防止浆料泄漏，又能阻挡外部杂质进入液压系统。
